Коды ошибок цветных лазерных принтеров Xerox Phaser 7700.

расположение датчиков в Xerox 7700

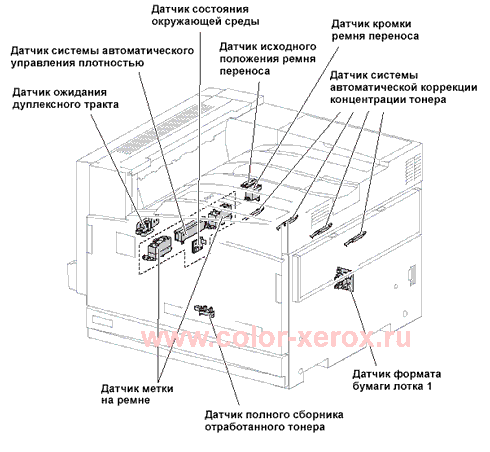

Расположение датчиков в принтере Xerox Phaser 7700
коды ошибок error code xerox 7700

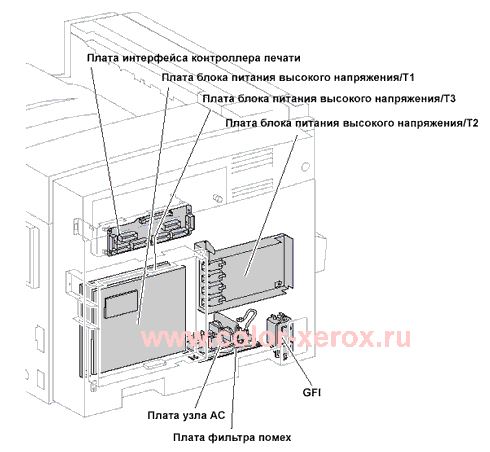

Расположение плат электроники в Phaser 7700
Компания "Ольтар" - официальный дилер компании Xerox по продаже принтеров, МФУ, расходных материалов и запчастей (Москва). тел: 8(495) 928-60-82
Раздел посвящен кодам ошибок (service message) цветных лазерных принтеров Xerox Phaser 7700. Статья необходима как для ремонта принтеров, так и при эксплуатации этих машин.
Особенности дефектации принтеров Xerox. Если система контроля обнаруживает сервисную ошибку, специальный счетчик фиксирует ее и на дисплее появляется сообщение с номером сервисного кода и кратким описанием проблемы на English. В этой ситуации машина предлагает произвести перезагрузку, то есть включить, выключить питание. Пользователь как правило следует данной инструкции, что есть неправильно.
Производить перезагрузку принтера без устранения проблемы нельзя. После третьей перезагрузки ошибка считается фатальной и переходит в категорию инженерных и записывается в NVRAM аппарата. Даже после устранения дефекта принтер все равно работать не будет, так как требуется сброс кода ошибки (error code) из специального инженерного меню. Выход один, доверить ремонт цветного принтера лучше СРАЗУ профессионалам.
Внизу представлен каталог, таблица кодов ошибок Phaser 7700. В таблице представлены error message 2-ого уровня, когда RIP контролер (интерфейсная плата процессора) исправен.
Существует еще система ошибок загрузки принтера, индикация которых отображается на светодиодах системной платы RIP контролера. Статью написал Главный инженер компании А. Новиков.

Таблица кодов ошибок лазерных принтеров Xerox 7700.

код
ошибки
сообщение на дисплее описание, устранение дефекта
Ошибки принтера
10 ERROR 10
LASER UNIT FAILURE
Неисправность блока лазер-сканера. Выключите, затем вновь включите питание. Если ошибка осталась, заменить блок лазера
11 ERROR 11
LASER UNIT POLYGON
MOTOR FAILURE
Ошибка двигателя полигонального зеркала узла лазер-сканера. ТОЛЬКО менять блок лазера!
12 ERROR 12
YELLOW ATC SENSOR FAILURE
Ошибка системы автоматического управления концентрацией желтого тонера. Заменить блок желтого девелопера
13 ERROR 13
MAGENTA ATC SENSOR FAILURE
Ошибка системы автоматического управления концентрацией малинового тонера. Заменить блок magenta девелопера
14 ERROR 14
CYAN ATC SENSOR FAILURE
Ошибка системы автоматического управления концентрацией голубого тонера. Заменить блок cyan developer
15 ERROR 15
BLACK ATC SENSOR FAILURE
Ошибка системы автоматического управления концентрацией черного тонера. Заменить блок black девелопера
20 ERROR 20
TRANSFER ROLLER
CONTACT FAILURE
Неисправность механизма подвода валика, ролика переноса
21 ERROR 21
TRANSFER ROLLER RETRACT
FAILURE
Неисправность механизма отвода валика переноса
30 ERROR 30
ACCUMULATOR BELT HOME
POSITION TOOK TOO LONG
Система контроля в течении длительного времени не может обнаружить метку на ленте блока ремня переноса изображения. Очень рискованная и ДОРОГАЯ ошибка. Могут работать только профессионалы! замена ленты
31 ERROR 31
ACCUMULATOR BELT
HOME POSITION FAILURE
Ошибка исходного положения ремня переноса замена ленты
32 ERROR 32
ACCUMULATOR BELT
EDGE SENSOR FAILURE
Неисправность датчика кромки, края ремня переноса
33 ERROR 33
UNEXPECTED ACCUMULATOR
BELT HOME SENSOR SIGNAL
Непредвиденный сигнал датчика исходного положения ремня переноса
34 ERROR 34
ACCUMULATOR BELT DRIVE
LOGI FAILURE
Ошибка логической схемы привода ремня переноса
40 ERROR 40
FUSER MAIN LAMP FAILURE
Неисправность цепи главного нагревательного стержня фьюзера. Переустановите (лучше замените) фьюзер
41 ERROR 41
FUSER STS (FRONT) FAILURE
Неисправность цепи термистора фьюзера. Только менять fuser unit
43 ERROR 43
FUSER SSR1 ON TIME FAILURE
Неисправность SSR1 фьюзера
44 ERROR 44
FUSER SUB LAMP FAILURE
Неисправность цепей нагревательной галогеновой лампы фьюзера. Заменить фьюзер
45 ERROR 45
FUSER STS (REAR) FAILURE
Неисправность цепи заднего термистора фьюзера. Только менять fuser unit
47 ERROR 47
FUSER SSR2 ON TIME FAILURE
Неисправность SSR2 фьюзера
54 ERROR 54
FAN FAILURE
Неисправность охлаждающего вентилятора. Заменить вентилятор
60 ERROR 60
DRUM MOTOR FAILURE
Неисправность DRAM мотор, двигателя фотобарабанов
70 ERROR 70
PRINT CARTRIDGE 1
COMMUNICATIONS FAILURE
Обнаружена ошибка связи с принт-картриджем. Заменить принт картридж
71 ERROR 71
PRINT CARTRIDGE 2
COMMUNICATIONS FAILURE
Обнаружена ошибка связи с принт-картриджем. Заменить принт картридж (блок фотобарабана)
72 ERROR 72
PRINT CARTRIDGE 3
COMMUNICATIONS FAILURE
Обнаружена ошибка связи с принт-картриджем. Заменить принт картридж (блок фотобарабана)
73 ERROR 72
PRINT CARTRIDGE 3
COMMUNICATIONS FAILURE
Обнаружена ошибка связи с принт-картриджем. Заменить принт картридж (блок фотобарабана) p/n 016-1886-00 или 016-1883-00
78 ERROR 78
WASTE TONER CARTRIDGE FULL
DETECTION SENSOR FAILURE
Неисправность цепи датчика обнаружения заполнения сборника отработанного тонера
80 ERROR 80
ENGINE LOGIC BOARD FAILURE
Неисправность инженерной платы engine board устройства печати. Заменить инженерную плату. НУ ОЧЕНЬ дорогое и сложное удовольствие. Плата требует специальной инсталяции
84 ERROR 84
CONTROLLER TO ENGINE LOGIC
BOARD TIMING FAILURE
Обнаружена ошибка синхронизации контроллера с логической платой устройства печати.
85 ERROR 85
ENGINE LOGIC BOARD MICRO
PITCH FAILURE
Ошибка логической платы устройства печати
86 ERROR 86
HIGH VOLTAGE SUPPLY FAILURE
Неисправность блока питания высокого напряжения
87 ERROR 87
TRAY LIFT FAILURE
Неисправность механизма (двигателя) подъемника лотка
Ошибки финишера
111 FINISHER ERROR 111
STAPLER MOVE SENSOR ON
FAILURE
Неисправность цепи датчика движения степлера
112 FINISHER ERROR 112
STAPLER MOVE SENSOR OFF
FAILURE
Неисправность цепи датчика движения степлера
113 FINISHER ERROR 113
STAPLER FAILURE
Неисправность степлера
114 FINISHER ERROR 114
FRONT TAMPER FAILURE
Неисправность переднего узла подравнивания
115 FINISHER ERROR 115
REAR TAMPER FAILURE
Неисправность заднего узла подравнивания
116 FINISHER ERROR 116
STACKER HEIGHT
SENSOR OFF FAILURE
Неисправность цепи датчика высоты стопки в укладчике
117 FINISHER ERROR 117
STACKER TRAY FAILURE
Неисправность лотка укладчика
118 FINISHER ERROR 118
STAPLER FRO CORNER SENS
ON FAILURE
Неисправность цепи датчика переднего угла степлера
119 FINISHER ERROR 119
STAPLER FRONT CORNER SENSOR OFF FAILURE
Неисправность цепи датчика переднего угла степлера
121 FINISHER ERROR 121
EJECT CLAMP HOME SENSOR
OFF FAILURE
Неисправность датчика исходного положения зажима выходного узла финишера
122 FINISHER ERROR 122
DECURLER ON FAILURE
Неисправность декелера финишера
123 FINISHER ERROR 123
SET CLAMP FAILURE
Неисправность узла зажима комплекта
124 FINISHER ERROR 124
COMMUNICATION FAILURE
Ошибка связи с финишером
125 FINISHER ERROR 125
STAPLE MODE LOGIC FAILURE
Ошибка логики режима сшивания
error
codes
display message описание, устранение проблемы
