Характеристики бумаги

Характеристики бумаги
или
лицо врага.

Раздел называется "Характеристики бумаги или лицо врага". Знание данного раздела поможет сервисным инженерам в ремонте лазерных принтеров, особенно на предмет поиска неисправностей типа «замятие бумаги в принтере». Зуб даю, что каждый четвертый ремонт принтера заканчивается установкой правильного формата бумаги.

Системным администраторам знание характеристик бумаг позволит поднять свой рейтинг в глазах начальников (и как следствие повышение заработной платы). Реальный пример, из жизни автора, о полезности знания форматов бумаги приведен внизу страницы. Attention: на странице имеются картинки "с двойным дном".

Форматы бумаги

В 1975 году мировым сообществом был принят международный стандарт на размеры бумаги. Его название стандарт ISO 216. В соответствии с этим стандартом существует три основных серии форматов бумаги – A, B и C. Серия А самая распространенная. Соотношение сторон для этой серии равно 1 : 1,41. Самый большой по размерам формат – А0. Стороны равны 841х1189 мм. Размеры других форматов можно определить используя следующую нехитрую схему. Длина листа формата An-1 равна ширине формата An. Другими словами разрезая пополам бумагу формата A0 (ее большую сторону) мы получаем два листа формата A1 и так далее. Это простое правило распространяется на все серии стандарта ISO 216.
Размер А0 имеет особое свойство, его площадь равна одному квадратному метру. Вес этого формата используется, как характеристика массы бумаги. Например - 160 г./кв.м. Вот мы и изучили следующую характеристику, которая называется плотность бумаги.
Индейская хитрость. Для того, чтобы определить плотность бумаги формата А4 в походных условиях достаточно взвесить 16 листов. Полученный вес и будет реальной (не путать с рекламной)  плотностью бумаги. Серия В это книжный формат бумаги, используется в книгопечати.

Серия С используется при производстве конвертов. Пример. В конверт формата С4 помещается лист формата А4 и т.д.
Существуют еще два формата, не входящие в спецификацию ISO 216 - Euro и Letter. Формат Euro (110х220 мм.) широко распространен в Европе как почтовый формат. В такой конверт помещается сложенный втрое формат А4. Letter (216х279 мм) – американский аналог А4, доставляет самое большое количество неприятностей российским пользователям.

Размеры форматов бумаги.

n An Bn Cn
0 841х1189 1000х1414 917х1297
1 594х841 707х1000 648х917
2 420х594 500х707 458х648
3 297х420 353х500 324х458
4 210х297 250х353 229х324
5 148х210 176х250 162х229
6 105х148 125х176 114х162



Существуют следующие характеристики бумаги

    • Толщина бумаги.
    • Механическая прочность.
    • Показатель сопротивления бумаги излому.
    • Сопротивление продавливанию.
    • Влажность. Соотношение целлюлоза/вода.
    • Гладкость. Характеристика механической отделки бумаги.
    • Просвет бумаги. Характеристика однородности структуры бумаги.
    • Белизна. Отношение количества отраженного к количеству падающего света на лист бумаги. Измеряется в процентах.
А теперь ответим на вопрос, почему бумага это враг? Рассмотрим эту тему в динамике развития увеличения скорости печати лазерных принтеров. Раньше, когда принтеры печатали со скоростью от двух до десяти листов в минуту, никто особо не задумывался о воздействии бумаги на принтер. Сейчас все по другому. Дело в том, что бумага это абразив (наждак), который уничтожает все на своем пути – ролики захвата (протяжки, переноса изображения), фотобарабаны, пластмассовые направляющие корпусов, тефлоновые валы и пленки. И чем выше скорость печати, тем более сильной выработке подвергаются перечисленные детали при одном и том же количестве копий.
Достаточно привести такой отвлеченный пример. Покрышки на автомобиле «Жигули» ходят в среднем один год, а на болидах «Формулы 1» максимум 30 минут

Влияние бумаги на тефлоновые пленки (валы) принтеров в зависимости от скорости печати.

Что касается тефлоновых пленок, применяемых во фьюзерах принтеров hp lj 2200, hp lj 2300. Их ресурс в среднем составляет 160.000 копий. Со средней скоростью печати 18/19 листов в минуту. При увеличении скорости до 43 листов в минуту в принтерах типа HP LJ 4300,  эти пленки уже не способны обеспечить необходимый технологический ресурс. Поэтому стали применяться более мощные (с увеличенным диаметром) пленки. С другой стороны компания HP пошла на существенное уменьшение диаметров пленки в своих принтерах самого младшего уровня со скоростями печати от 10 до 14 страниц в минуту (принтеры hp lj 1000, hp lj 1200, hp lj 1300, hp lj 1010, hp lj 1015, hp lj 1020 и т.д.), что тут же отразилось на ресурсе этих пленок в сторону уменьшения до 60 - 80 тысяч копий. Пленки всех перечисленных принтеров сделаны из одного материала и отличаются лишь диаметром и длиной.

Что касается пленок «альтернативных» производителей. То мой совет – не экономьте на спичках. Даже самые лучшие их представители на принтерах HP LJ 2200 не добивают до отметки 60.000 тысяч листов формата A4.
Что же касается тефлоновых валов. Дела обстоят еще хуже. Ресурс их значительно меньше, чем ресурс тефлоновых пленок. Плюс добавляется выработка от отделительных кулачков бумаги, под которые забивается тонер, затем запекается от температуры, кристаллизуется и начинает резать тефлоновое покрытие. Тем не менее у тефлоновых валов есть существенное преимущество перед пленками. Это устойчивость к механическому воздействию. Они не боятся ни скрепок, ни скобок от степлеров. Но они бессильны перед бумагой. На рисунке изображены последствия применения  бумаги по фьюзеру принтера OkiPage 14i (14 листов в минуту).


ремонт лазерных принтеров

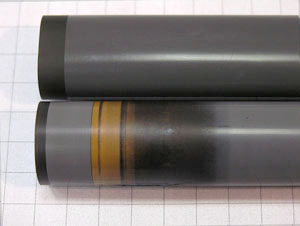

Пленки принтеров HP LJ 2200. Вверху новая, внизу после 180.000 листов формата A4. Сравнение диаметров пленок принтеров HP LJ 2200 и HP LJ 1000, 1200, 1300, 1012, 1015, 1020.
Изображения показаны на сантиметровой сетке.


. ремонт светодиодных принтеров oki

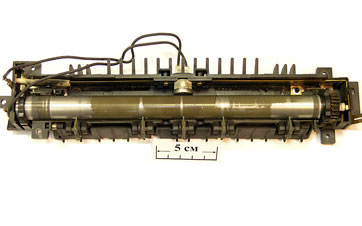

Воздействие бумаги на фьюзер (на основе тефлонового вала) светодидного принтера OkiPage 14i.

Влияние бумаги на ролики захвата бумаги в зависимости от скорости печати.

Именно они первыми берут на себя все тяжесть удара врага под названием бумага. Что касается роликов захвата бумаги. Существуют три основных способа борьбы с износом роликов при увеличении скорости транспортировки бумаги.
1. Применение новых материалов при производстве роликов.
2. Увеличение диаметров последних.
3. Увеличение количества элементарных роликов захвата на одной оси.
Применяется в основном в лазерных принтерах Xerox.
В принтерах типа Hewlett-Packard LaserJet 4100 со скоростью печати 24 листа в минуту применение традиционных роликов привело к тому, что ресурс печати принтера (с точки зрения захвата и транспортировки бумаги) сократился до 40.000 листов формата А4. В принтерах последующих серий hp lj 4200, hp lj 4250, hp lj 4300 применение подобного типа роликов стало невозможно. И тогда появился новый тип роликов с подпружиненно – прижимным эффектом за счет применения новых материалов с изменяемыми свойствами. Данный эффект позволяет компенсировать выработку роликов без ухудшения зацепляющих и протягивающих свойств, и как следствие увеличить ресурс до 110.000 копий. В принтерах HP LJ 9000, чтобы поднять ресурс (до 120.000 листов формата А4) при увеличении скорости печати пришлось значительно увеличить диаметр роликов захвата.

Замена роликов в лазерных принтерах Hewlett-Packard давно приняла массовые, глобальные масштабы и стала хорошей темой для ремонта лазерных принтеров HP, благо производитель сделал эту операцию максимально доступной.
Что касается компании Oki, то она изначально стала выпускать свои черно-белые светодиодные принтеры (со скоростями печати 12 - 24 листа формата А4 в минуту)  с большими диаметрами роликов захвата, (диаметр роликов идентичен роликам принтера HP LJ 9000) поэтому автор при ремонте этих принтеров никогда не сталкивался с подобными проблемами. В основном ремонт механизмов захвата сводился к банальной протирке специальной жидкостью роликов захвата бумаги.
Увеличение элементарных роликов захвата на одной оси в скоростных аппаратах позволяет увеличить ресурс до 100.000 - 120.000 копий. Данный способ давно и удачно применяется компанией Xerox.

Индейская хитрость. Как правило мощные лазерные принтеры Xerox имеют раз в шесть больше роликов, чем необходимо при нормальной работе. При возникновении необходимости в ремонте механизмов захвата лазерных принтеров, можно смело использовать эту хитрость. Только вот менять их не так просто, как в лазерных принтера Hewlett-Packard.

ролики захвата бумаги HP
Ролик (резиновая муфта) нового поколения принтеров Hewlett-Packard LaserJet 4200, 4300 (слева) в сравнении с роликом (муфтой) принрера HP LaserJet 4050.
Изображения показаны на сантиметровой сетке.

ролики Oki Page

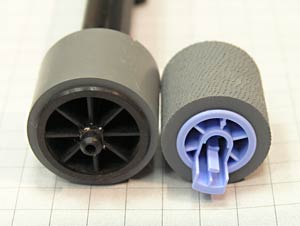

Сравнение диаметров роликов захвата бумаги принтеров OkiPage14i, 14e (слева) и HP LaserJet 9000. А так же сравнение роликов принтеров HP LaserJet 9000 (слева) и HP LaserJet 4100
.

Ремонт лазерных принтеров Hewlett-Packard Color LaserJet 2500.

А теперь рассказ автора о полезности данной темы. В марте 2006 года довелось ремонтировать цветной лазерный принтер Hewlett-Packard Color LaserJet 2500 во Внешт... Банке на предмет устранения замятия бумаги. Опрос пользователей показал, что принтер никто не обижал, даже к нему никто и не подходил, он сам … Внешний осмотр показал, что принтер кроме того САМ отсоединил интерфейсные кабели, а также вытащил собственную сетевую карту. Дефект оказался на первый взгляд несложный. Принтер распечатывал первый лист из лотка автоподачи, затем показывал замятие бумаги и останавливался. Программные средства пользователей подтверждали этот диагноз. Автор в жгучем желании «срубить деньжат по легкому» с отверткой в руках и пролетарской беспощадностью набросился на несчастный аппарат. Через полчаса бесполезных пыхтений в голову стали приходить бредовые мысли – а не пора ли начать думать?
И тогда пришлось установить сетевую карту на место, подключить по сети к принтеру ноутбук, любезно предоставленный сотрудниками банка, подогнать параметры сети ноутбука под сетевые установки принтера. И в конечном итоге залезть в Web-браузер принтера. И вот тогда то и выяснилось, что по умолчанию выставлен формат бумаги Letter. Это могло случиться только путем нажимания кнопок в момент включения  (благо их только две). При этом происходит сброс внутренних установок принтера в заводские, включая формат бумаги.
А теперь остановимся на физике этого процесса. Дело в том, что все лазерные принтеры HP (со времен HP LJ-5L) имеют обыкновение измерять длину бумаги при печати. Причем пользователь об этом не догадывается. В этом случае принтер при измерении длины бумаги почувствовал неладное и забил тревогу. Вот и все.
