Дефекты качества печати цветных принтеров Oki.
ЧАСТЬ 2. Сервис центр OKI 8(495) 739-03-39.


Дефекты печати. ЧАСТЬ 1.
Страница технической поддержки клиентов компании Ольтар. Тех поддержку можно получить, с понедельника по субботу включительно. Материал написан на основе опыта ремонта принтеров Oki. Опыт показывает - некачественная печать принтеров Оки обусловлена некорректными действиями пользователя.
 Причины - применение некачественной бумаги, не правильное применение драйверов принтера, некорректная разборка расходных материалов, применение технологических режимов принтера, типа f-mode для печати.
ВАЖНО! Способ печатки чистых цветов мадженты, циана, желтого и черного, предложенный инженером Новиковым.
При определении проблем печати часто необходимо распечатать листы чистыми CMYK цветами. Теоретически это возможно сделать из любой профессинальной программы (Photoshop или Corel). Однако РЕАЛЬНО это сделать почти невозможно. При распечатке листов, например мадженты начинают вмешиваться цветовые профайлы программы, от которых избавиться почти нереально. Вместо мадженты принтер напечатает смесь различных цветов, что существенно затруднит определение проблемного цвета или неисправного блока фотобарабана.
В стандартной программе Windows PAINT необходимо на весь лист начертить прямоугольник и залить его нужным цветом.
Однако PAINT работает в системе RGB, а печатать нужна в CMYK. Поэтому надо пересчитать цвета CMYK в RGB. Для этого в меню палитра --> определить палитру -->определить цвет в квадратах RGB проставить коэфициеты пересчета.
Циан R=0, G=255, B=255
Маджента R=255, G=0, B=255
Желтый R=255, G=255, B=0
Черный R=0, G=0, B=0
Делее инструментом ведро необходимо залить квадрат нужным цветом. Получившийся квадрат необходимо отправить на печать. В драйвере принтера, вкладка цвет поставить птичку печатать без цветового согласования. В результате принтер будет печатать чистые CMYK цвета.
Проблема 24. Явление ФАНТОМ.

Определение. Явлением фантом называется повторение отсутствующей части изображения при 100% заливке каким либо цветом по ходу движения бумаги. Повторение происходит на 10 - 15% больше по плотности печатающего цвета. На принтерах Oki типа Oki C9600, C9650, C9655, Xante иногда возникает данный феномен Рис1.
От чего зависит данное явление? От типа тонера, настройки напряжений системы переноса изображения, типа и плотности бумаги, величины износа фотобарабана.
Какова природа этого явления? Явление Фантом получается из-за остаточного напряжения на фотобарабане. Почему? Первоначально барабан заряжется напряжением на ролике заряда. Далее направленный свет светодиодов разряжает фотобарабан в местах засветки. К местам где фотобарабан разряжен, засвечен пристает тонер, который в последствии переносится на бумагу. Затем происходит удаление отатков тонера чистящим лезвием. И опять заряд фотобарабана роликом заряда. Однако небольшое напряжение (маска старого изображения остается. Вот она то и видна после печати и вызывает явление повтора отсутствующего изображения, называемого фантомом.
В старых системах перед роликом заряда установливаласть мощная засвечивающая фотобарабан система, нужная для равномерного разряда поверхности фотобарабана. Таким образом заряд поверхности фотобарабана получается равномерный. При таком раскладе явление фантом полностью исключается.

Выход 1. Один из простых способов борьбы с явлением это уменьшение плотности цвета на 3 -7%. При этом явление фантом становится фактически не видимым. Как минимум уменьшается в 6 - 20 раз. Конечно, выход не абсолютный, но в 4-х случаях из пяти его можно применить.

Выход 2. Иногда помогает уменьшить, либо исключить данную проблему сброс принтера в заводские установки, который производится из меню принтера на передней LCD панели. 		явление фантом при печати.
Рис 1. Слева показана грамота с заливкой циан 95%, явление Фантом практически незаметно. Справа показана грамота с заливклй цман 100% повтор квадратов передней кромки отчетливо виден. повторы изображения
Рис 2. Увеличенное изображение Диплома с явлением Фантом. Слева показана грамота с Фантомом 100% заливкой. Справа таже грамота но с заливкой 95%. Паразитный повтор изображения фактически не виден.
Проблема 25. Не правильная, некорректная цветопередача. Касается почти всех принтеров Oki, Особенно Oki C9650, Oki C9655.
Проблема исключительно в незнании пользователя основ печати. В комплекте с принтером Oki C9650/C9655 идет так называемый PCL драйвер, предназначенный для быстрой обработки векторных команд компьютера. Соответственно этот драйвер характеризуется некорректной цветопередачей Рис 3 (PCL).
Для получения правильной цветопередачи необходимо скачсть с сайта производителя (на диске отсутствует) драйвер Post Script, установить его на компьютере. Этот драйвер предназначен как для растровой, попиксельной обработки изображений, так и для векторной обработки команд компьютера (например шрифты) Рис 3 (PS). Его главное отличие коррекктная цветопередача изображений.
Подробно про драйверы PS и PCL
Все сказанное выше касается только профессиональных программ типа Photoshop или Corel. При печати из просмотрщика Widows тип драйвера значения не имеет, цветопередача будет некорректа Рис 3 (Win View). По этой причине пользователи часто жалуются на грязное небо, например.
неправильная цветоредача в цветных пинтерах

Рис 3. Одно и тоже изображение, распечатанное разными способами. Слева из программы Corel драйвером PCL, на лицо искажения цвета. По центру драйвер Post Script 3 из программы Corel (правильная цветопередача). Справа из просмотрщика Windows. Фиолетовый оттенок изображения.
Проблема 26. Принтеры Oki C810, Oki C830, C8600, C8800, C801, C801, C821 (возможно, C5850, C5950, C610, C711). Дефект печати развивается постепенно. Сначала при печати начинают появляться небольшие хаотические цветные полосы перпендикулярно направлению движения бумаги. Далее полосы усиливаются, становятся более яркими, четко выраженными. При этом на обратной стороне бумаги никаких полос нет. Однако на транспортной ленте полосы цветные полосы ярко видны, как показано на Рис 4. Картриджи с тонером опустошаются очень быстро. Со временем тонера становится так много, что бумага начинает застревать в печке, а потом уже не может дойти до второго барабана (желтый). Образец дефекта печати на начальнои уровне проявления неисправности показан на Рис 5.

ремонт пинтеров oki.
Рис 4. Вид цветных полос на транспортной ленте принтеров
Oki C810, C830. Цветные полосы это тонер с барабанов.
Слева белого цвета видна застрявшая бумага. 		Причина. Дефект сложный, связанный с проблемами в области формирования и переноса изображения.
Выход. Пользователь в состоянии самостоятельно решить проблему. Однако потребуется закупка и замена запчасти. Ремонт не очень сложный. Возможно потребуется дозаправка некоторых картриджей с тонерами. Так как был большой не контролируемый принтером расход тонера.
Консультация для клиентов компании бесплатно, остальным услуга платная тел: 8-916-588-30-89.

дефект печати типа цветные полосы.
Рис 5. Образец дефекта печати принтеров Oki C810, C830.
Проблема 27. Принтеры Oki C9650/C9655, OKI C9600/9800, OKI C9850, Xante Illumna, Xerox 7400. Как ни странно такого дефекта печати в цветных принтерах OKI не может быть, однако с ним пришлось столкнуться уже несколько раз. Отремонтировать принтер может пользователь в течении 30 минут. Хотя на первый взгляд проблема очень сложная и дорогая. Проявляется она как огромное несведение величиной до 7 см. Особо ярко это видно при распечатке теста из меню принтера "Калибровка" Рис 6.

Консультация для клиентов компании бесплатно, остальным услуга платная тел: 8-916-588-30-89. дефект несведения изображения принтера Oki C9650, Oki C9655.изображение теста регистрации принтера Oki C9655, C9650
Рис 6. Справа правильное изображение теста. Слева дефектное изображение
с большим несведением в принтере OKI C9650, C9655.
Проблема 28. Принтеры Oki C610, Oki C711, C5850, C5950, C5650, C5750, C310 С311, C330, C511, C531 (все принтеры и МФУ формата А4). Дефект печати развивается постепенно. Сначала по краю листа появляются небольшие волнобразные черные полосы Рис 7. Затем они начинают увеличиваться в размерах.
Причина. Этот дефект исключительно вина пользователя (за исключением случаев печатающих механизмов на базе моноблока фотобарабанов типа OKI C531, C311 и т.д.) Дефект печати проявляется после всевозможных сбросов фотбарабанов и неаккуратного обращения с принтером. Ресурс фотобарабана составляет 20.000 отпечатков. Когда селеновыйслой трубки блока фотобарабана начинает изнашиваться и банально вытираться появляются волнообразные черные полосы. Это происходлит после 25 - 29 тысяч отпечатков.
Выход. Срочно заменить блок фотобарабана.
Это проблема может прояляться на любом цвете фотобарабана. Она чревата неучтенным расходом тонера, который постоянно будет уходит в отходы и быстрым выходом из строя, как минимум уменьшением ресурся транспортного ремня.
В принтерах на базе печатающего механизма на базе OKI C531 подобное явление может наблюдаться в случае использования принтера или МФУ в качестве монохромного принтера. Тогда черный фотобарабан на котором будет производится черно-белая печать выработает свой ресурс, а цветные фотобарабаны будут фактически нетронуты. Менять придется весь блок фотобарабанов.



волнообразные черные полосы по ходу движения бумаги в принтерах Oki.

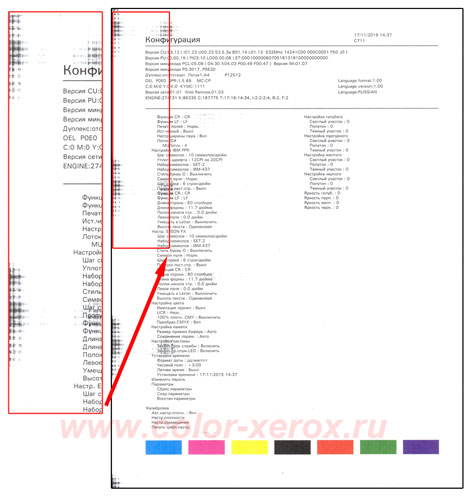

Рис 7 . Образец дефекта печати принтеров Oki C610, C711. Селеновая трубка блока фотобарабана выработала свой ресурс.
Проблема 29. Принтеры Oki C9600, Oki C9650, C9655 (может встретиться и на других принтерах и МФУ OKI). Дефект печати виден как сильно затемненное изображение. В этой ситуации для того, что бы отсечь влияние цветовых профайлов графических программ необходимо распечатать ДЕМО тест принтера. Рис 8. Нормальный, распечатанный демотест принтера необходимо хранить в отдельной папочке и достать для сравнения. Если эти тесты совпадают, значит проблему надо искать в настройках цветовых профайлов программ, установленных на компьютере. Но, если ДЕМО тест принтера печатается явно темнее нормального Рис 9 необходимо в меню калибровка запустить калибровку плотности в принтере Меню Калибровка.
сильно затемненная печать в принтерах Oki.
Рис 8. Образец теста ДЕМО страницы печати OKI C9655.
Изображение сильно затемнено. 		Если калибровка не запускается, тоесть пользователь не слышет звука моторов в течении ее выполнения (около 40 - 50 секунд), значит в принтере серьезная проблема.
Причина. Причиной данной проблемы может быть вирус (своебразный) внесенный пользователем в цветной принтер Oki.

Выход. Необходимо срочно принять меры для удаления вируса из принтера.
Консультация для клиентов компании бесплатно, остальным услуга платная тел: 8-916-588-30-89.
тест распечатан на принтере OKI с нормальной яркостью.
Рис 9. Образец теста ДЕМО печати принтера Oki C9655.
Изображение напечатано с нормальной яркостью.
Проблема 30. Принтеры Oki C9600, Oki C9650, C9655, C9850 (может встретиться и на других принтерах и МФУ OKI). Дефект может проявляться на любом из цветов. Для лучшего выявления проблемы необходимо напечатать поочередно стопроцентные заливки всех цветов. Дефект периодический наблюдается как отсутствие заливки в виде полос перпендикулярно направлению движения бумаги Рис 10.
Проблема не простая, ее решение доступно рядовому пользователю за приличные деньги, или требующая инженерного вмешательства. Однако опытный пользователь с хорошими навыками механика способен самостоятельно отремонтировать принтер с небольшими затратами на ремонт.
Консультация для клиентов компании бесплатно, остальным услуга платная тел: 8-916-588-30-89 (Александр).
дефект печати, отсутствие части изображения на принтере Oki C9655.
Рис 10. Один из возможных вариантов не качественной печати
принтера Oki C9655. Изображение заливки напечатано с отсутствием части напечатанного изображения в виде светлых полос.
